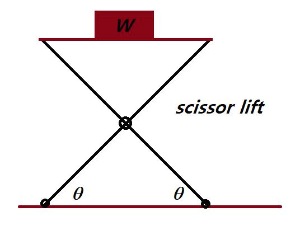

건축현장이나 공장에서 높은 곳으로 물건을 들어올리기 위해 scissor lift를 많이 사용한다. 그림과 같은 scissor lift에 무게가 W인 물체를 올려놓았을 때 양 다리에 각각 걸리는 수평방향 힘은? 단, lift 자체의 무게는 무시한다.

1. W

2. W/2

3. Wcscθ

4. Wcotθ

5. 정보가 부족하다.

만약 lift 자체의 무게가 있다고 하면 답이 어떻게 변할까?

더보기

리프트의 각 다리에 걸리는 힘을 부분하자. 리프트가 대칭적이므로 중심의 연결부분에서는 수평방향의 힘만 있다(수직방향의 힘을 가정하고 풀어도 된다). 한쪽 다리에 힘의 FBD은

힘의 평형조건에서 Fx=FR=0 Fy=NW/2=0 중심점에 대한 토크의 평형에서  τ=(L/2)cosθ(N+W/2)(L/2)sinθR=0 미지수가 3개이고 방정식도 3개이므로 풀 수 있다. 해는 F=R=Wcotθ,N=W/2

중심축에서 수직방향 힘 성분을 가정하면 힘 성분이 6개가 들어오고(어떤 힘?), 양쪽 다리에 대해서 힘/토크 평형을 적용하면 6개의 식을 만들 수 있다.
