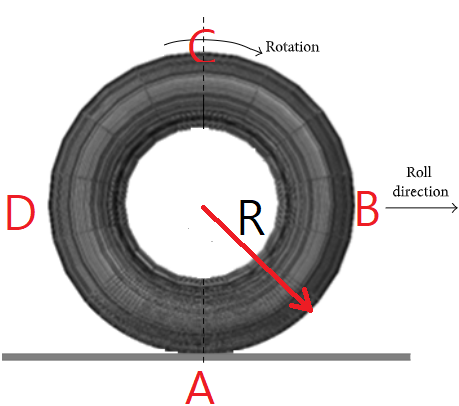

타이어가 가속도 a로 미끄러짐이 없이 구른다. 회전 각속력이 ω일 때 가장자리 4 지점 A,B,C,D의 가속도(방향, 크기)는?

https://kipl.tistory.com/338 풀이:

더보기

실린더에 작용하는 마찰력은 오른쪽으로 작용하므로 질량중심은 오른쪽으로 가속하고, 이 마찰력이 만든 토크가 반시계방향으로 회전하게 만든다. 판이 움직인 거리(x1)에서 동전이 반시계 방향 회전때문에 뒤로 간 거리(Rθ2)를 빼면 동전 중심이 움직인 거리(x2)는  (x2=x1Rθ2)이다. 실린더와 판에 대해서 운동방정식을 쓰면
plank:  Fx=Ff=Ma1,cylinder:  Fx=f=Ma2,τcm=fR=12MR2α2,미지수가 a1, a2, θ2인데 rolling condition을 적용하면
a1Rα2=a2a1=3a2=3F4M.

동전이 막대의 왼쪽 끝에 위치할 때까지 움직인 움직인 거리를 Δx2일 때, 동전에 대해서 상대적으로 L만큼 움직였으므로 전체 움직인 거리는 L+Δx2이고, 판의 가속도가 동전의 3배로 주어지므로 같은 시간에 판이 움직인 거리도 동전이 움직인 거리의 3배인 3Δx2를 움직인다.
Δx2+L=3Δx2Δx2=L2
