저항 큐브의 축전기에 충전된 전하는

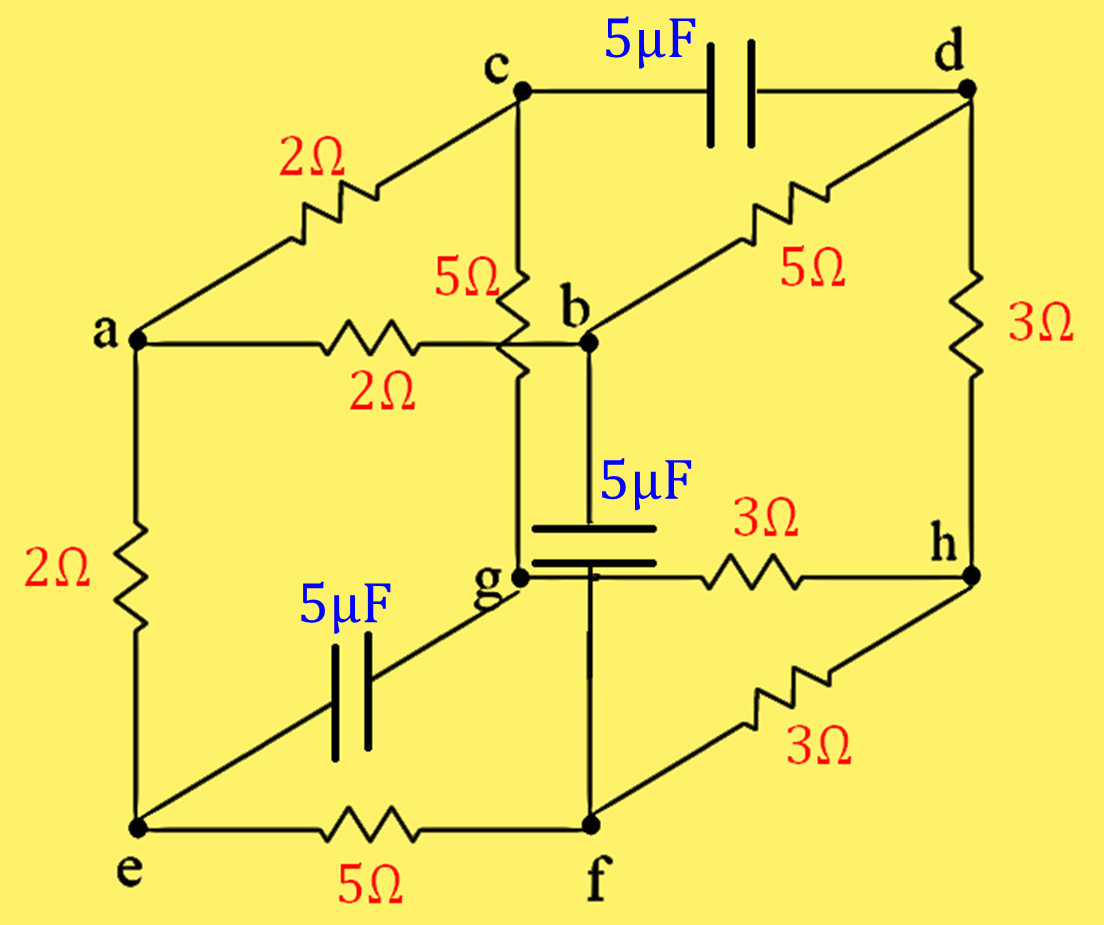

a-h 사이에 6V의 배터리를 연결할 때 $5\mu F$ 축전기에 최종적으로 충전되는 전하량은?



이전 문제(https://kipl.tistory.com/528)와 마찬가지로 b,c,e는 등전위이고, d,g,f도 등전위이다. 충전이 완료된 경우 축전기로 흐르는 전류가 없음을 고려하면 전체 등가저항은 10/3옴이다. 따라서 배터리에서 나오는 전류는 $\frac{6~\text{V}}{10/3~\Omega}=1.8A$이고, 축전기에 걸리는 전위차는 $5\Omega$에 걸리는 전위차와 같으므로 $5\Omega \times \frac{1.8~\text{A}}{3}=3~\text{V}$이다. 축전기에 저장된 전하는 $\rm (5~\mu F) \times (3~V)=15~\mu F$
