Derivatives of Bezier Curves

한 점에서 Bezier 곡선까지의 최단거리나, Bezier 곡선상의 한 지점에서 접선 또는 법선을 구하기 위해서는 도함수를 구해야 할 필요가 생긴다. 그런데 주어진 찻수에서 Bezier 곡선의 도함수는 한 찻수 낮은 Bezier 곡선으로 표현할 수 있어서 상대적으로 쉽게 계산할 수 있다. 찻수가 $n$인 Bezier 곡선이

$$\mathbf{B}(t)=\sum _{k=0}^n{b}_{k,n}(t){\mathbf{Q}}_k=\sum _{k=0}^n\frac{n!}{k!(n-k)!}{t}^k(1-t{)}^{n-k}{\mathbf{Q}}_k$$

로 표현되므로 이의 미분은

$$\frac{d\mathbf{B}(t)}{dt}=\sum _{k=1}^n\frac{n!}{(k-1)!(n-k)!}{t}^{k-1}(1-t{)}^{n-k}{\mathbf{Q}}_k$$

$$-\sum _{k=0}^{n-1}\frac{n!}{k!(n-1-k)!}{t}^k(1-t{)}^{n-1-k}{\mathbf{Q}}_k$$

$$=\sum _{k=0}^{n-1}\frac{(n-1)!}{k!(n-1-k)!}{t}^k(1-t{)}^{n-1-k}(n{\mathbf{Q}}_{k+1}-n{\mathbf{Q}}_k)$$

$$=\sum _{k=0}^{n-1}{b}_{k,n-1}(t)(n{\mathbf{Q}}_{k+1}-n{\mathbf{Q}}_k)$$

따라서 $n$ Bezier 곡선의 미분은 control 점이

$${\tilde{\mathbf{Q}}}_k=n({\mathbf{Q}}_{k+1}-{\mathbf{Q}}_k)k=0,1,..,n-1$$

로 주어지는 $(n-1)$차 Bezier 곡선으로 표현된다. 미분을

$$\frac{d\mathbf{B}(t)}{dt}=n[{\mathbf{B}}_1(t)-{\mathbf{B}}_0(t)]$$

$${\mathbf{B}}_1(t)=\sum _{i=0}^{n-1}{b}_{i,n-1}(t){\mathbf{Q}}_{i+1}$$

$${\mathbf{B}}_0(t)=\sum _{i=0}^{n-1}{b}_{i,n-1}(t){\mathbf{Q}}_i$$처럼 분해를 하면 ${\mathbf{B}}_1(t)$는 컨트롤점이 $\{{\mathbf{P}}_{\mathbf{1}}\mathbf{,}{\mathbf{P}}_{\mathbf{2}}\mathbf{,}\mathbf{.}\mathbf{.}\mathbf{.}\mathbf{,}{\mathbf{P}}_{\mathbf{n}}\}$으로 구성된 $(n-1)$차 Bezier 곡선이고, ${\mathbf{B}}_0(t)$는 컨트롤점이 $\{{\mathbf{P}}_{\mathbf{0}}\mathbf{,}{\mathbf{P}}_{\mathbf{1}}\mathbf{,}\mathbf{.}\mathbf{.}\mathbf{.}\mathbf{,}{\mathbf{P}}_{\mathbf{n}\mathbf{-}\mathbf{1}}\}$으로 만들어지는 $(n-1)$차 Bezier 곡선이다. 따라서 Casteljau 알고리즘을 이용하여 ${\mathbf{B}}_1(t)$와 ${\mathbf{B}}_0(t)$을 구하여 그 차이를 계산하면 미분값을 얻을 수 있다.



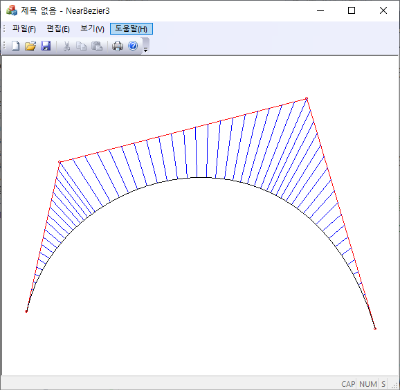

곡선의 curvature: https://kipl.tistory.com/105





// Bezier cureve evaluation at t;
// deg = the degree of the bezier curve;
double Bezier(int deg, double Q[], double t) {
    if (deg==0) return Q[0];
    else if (deg==1) return (1 - t) * Q[0] + t * Q[1];
    else if (deg==2) return (1-t)*((1-t)*Q[0] + t*Q[1]) + t*((1-t)*Q[1] + t*Q[2]);

    std::vector<double> Q1(deg + 1);
    for (int i = 0; i <= deg; i++)  Q1[i] = Q[i];
    // triangle computations;
    for (int k = 0; k < deg; k++)
        for (int j = 0; j < (deg - k); j++)
            Q1[j] = (1 - t) * Q1[j] + t * Q1[j + 1];

    return Q1[0];
 }
// derivative of a Bezier curve at t;
double BezierDerivative(int deg, double Q[], double t) {
    if (deg==0) return 0;
    else if (deg==1) return Q[1] - Q[0];
    else if (deg==2) return 2*((1-t)*(Q[1]-Q[0])+t*(Q[2]-Q[1]));

    std::vector<double> Q1(degree + 1);
    for (int i = 0; i <= deg; i++) Q1[i] = Q[i];
    // triangle computations;
    for (int k = 0; k < (deg - 1); k++)
        for (int j = 0; j < (deg - k); j++)
            Q1[j] = (1 - t) * Q1[j] + t * Q1[j + 1];

    return deg * (Q1[1] - Q1[0]);
};
// 2nd derivative of a Bezier curve at t;
double EvalBezier2ndDeriv(int deg, double Q[], double t) {
    if (2 > deg) return 0;
    std::vector<double> Q1(deg+1);
    for (int i = 0; i <= deg; i++) Q1[i] = Q[i];

    for (int i = 0; i < (deg-2); i++)
        for (int j = 0; j < (deg-i); j++)
            Q1[j] = (1-t)*Q1[j] + t*Q1[j+1];

    double v0 = 2*(Q1[1] - Q1[0]);
    double v1 = 2*(Q1[2] - Q1[1]);
    return v1 - v0;
};
// curvature of a Bezier curve at t;
double BezierCurvature(int deg, CfPt Q[], double t) {
    if (deg < 2) return 0;
    CfPt d1 = EvalBezierDeriv(deg, Q, t);
    CfPt d2 = EvalBezier2ndDeriv(deg, Q, t);
    double flen = hypot(d1.x, d1.y);
    return fabs(d1.x*d1.y - d2.x*d1.y)/ flen / flen / flen;
}
