$m$개의 control point $\{\mathbf{Q}_i\}$가 주어지면  $p$차의 B-Spline curve는 basis 함수를 $N_{i, p}(t)$을 써서

$$ \mathbf{B}(t) = \sum_{i=0}^{m-1} N_{i, p}(t) \mathbf{Q}_i $$

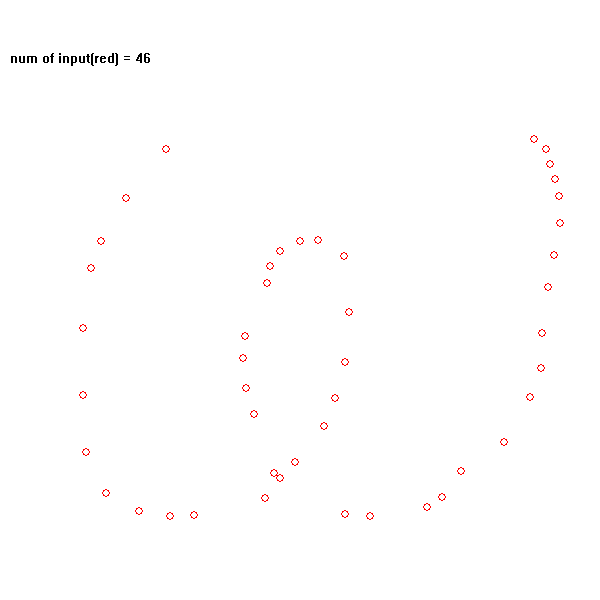

로 표현할 수 있다. 이를 이용해서 일정한 순서로 샘플링된 평면상의 $N$개의 입력점 $\{ \mathbf{P}_i \}$을 찾아보자. B-spline 곡선을 이용하면 이 문제는 control 점을 찾는 문제가 된다. 곡선이 입력점을 잘 표현하기 위해서는 곡선과 입력점과의 차이를 최소로 하는 control 점을 찾아야 한다:

$$    \mathbf{ Q}^* = \text{argmin}(L), \quad\quad L:= \sum_{k = 0}^{N-1} | \mathbf{B}(t_k) - \mathbf{P}_k|^2 $$

여기서 $\{ t_k| k=0,1,...,N-1\}$는 입력점이 얻어지는 sample time으로 $0= t_0\le t_1\le...\le t_{N-1}= 1$로 rescale 할 수 있다.

행렬을 이용해서 식을 좀 더 간결하게 표현할 수 있다.

$$L = \sum_{k = 0}^{N-1} | \mathbf{B}(t_k) - \mathbf{P}_k|^2 = \sum_{k = 0}^{N-1} \left| \sum_{i=0}^{m-1} N_{i, p}(t_k) \mathbf{Q}_i -  \mathbf{P}_k \right|^2 = \sum_{k = 0}^{N-1} \left| \sum_{i=0}^{m-1} A_{ki} \mathbf{Q}_i - \mathbf{P}_k \right|^2, \\ \quad A_{ki} = N_{i, p}(t_k) $$

로 쓸 수 있으므로, $\hat {Q}= (\mathbf{Q}_0, \mathbf{Q}_1,..., \mathbf{Q}_{m-1})^t$, $\hat {P} = (\mathbf{P}_0, \mathbf{P}_1,..., \mathbf{P}_{N-1})^t$인 벡터, 그리고 $ \hat {A} = (A_{ki})$인 행렬로 보면

$$ L= \left| \hat{A} \cdot \hat {Q} - \hat {P} \right|^2 =  (\hat{Q}^t \cdot \hat {A}^t -\hat{P}^t ) \cdot (\hat{A}\cdot \hat{Q} - \hat{P}).$$

위 식의 값을 최소로 하는 최소자승해는 $\hat {Q}^t$에 대한 미분 값이 0인 벡터를 찾으면 된다; $$ \frac {\partial L}{\partial \hat {Q}^t } = \hat {A}^t \cdot \hat {A} \cdot \hat {Q} - \hat {A}^{t} \cdot \hat {P} = 0.$$ 이 행렬 방정식의 해는

$$ \hat {Q}^* = ( \hat {A} ^t \cdot \hat {A})^{-1} \cdot ( \hat {A}^t \cdot \hat {P})$$ 로 표현된다. $\hat {A} ^t \cdot \hat {A}$가 (banded) real symmetric ($m\times m$) 행렬이므로 Cholesky decomposion을 사용하면 쉽게 해를 구할 수 있다. $\hat{A}$가 banded matrix 형태를 가지는 이유는 basis가 local support에서만 0이 아닌 값을 취하기 때문이다.

open b-spline(cubic)

int BSplineFit_LS(std::vector<CPoint>& data,
                  int degree,             // cubic(3);
                  int nc,                 // num of control points;
                  double X[], double Y[]) // estimated control points;
{
    // open b-spline;
    std::vector<double> knot((nc - 1) + degree + 2);
    for (int i = 0; i <= nc + degree; i++) knot[i] = i;

    int ndata = data.size();
    std::vector<double> t(ndata);                // parameter;
    double scale = (knot[nc] - knot[degree]) / (ndata - 1);
    for (int i = 0; i < ndata; i++)
        t[i] = knot[degree] + scale * i;

    std::vector<double> A(ndata * nc);
    for (int i = 0; i < ndata; i++)
        for (int j = 0; j < nc; j++)
            A[i * nc + j] = Basis(j, degree, &knot[0], t[i]); //A(i,j)=N_j(t_i)

    // S = A^t * A; real-symmetric matrix;
    std::vector<double> Sx(nc * nc);
    std::vector<double> Sy(nc * nc);
    for (int i = 0; i < nc; i++) {
        for (int j = 0; j < nc; j++) {
            double s = 0;
            for (int k = 0; k < ndata; k++)
                s += A[k * nc + i] * A[k * nc + j];
            Sx[i * nc + j] = s;
        }
    }
    //copy;
    for (int i = 0; i < nc * nc; i++) Sy[i] = Sx[i];
    // X = A^t * P.x;  Y = A^t * P.y
    for (int i = 0; i < nc; i++) {
        double sx = 0, sy = 0;
        for (int k = 0; k < ndata; k++) {
            sx += A[k * nc + i] * data[k].x;
            sy += A[k * nc + i] * data[k].y;
        };
        X[i] = sx; Y[i] = sy;
    };
    // solve real symmetric linear system; S * x = X, S * y = Y;
    // solvps(S, X) destories the inputs;
    // ccmath-2.2.1 version;
    int res1 = solvps(&Sx[0], X, nc);
    int res2 = solvps(&Sy[0], Y, nc);
    return res1 == 0 && res2 == 0;
};

**네이버 블로그 이전;

'Computational Geometry' 카테고리의 다른 글

Data Fitting with B-Spline Curves  (0) 2021.04.30
Closest Pair of Points  (0) 2021.04.27
DDA Algorithm  (0) 2021.04.25
B-Spline  (0) 2021.04.25
Bezier Curve Smoothing  (0) 2021.04.23
Flatness of Cubic Bezier Curve  (0) 2021.04.23
Posted by helloktk

댓글을 달아 주세요

B-Spline

Computational Geometry 2021. 4. 25. 09:43
728x90

$$ \mathbf{C}(u) = \sum_{i=0}^{n} N_{i,p} (u) \mathbf{P}_i$$

where $N_{i, p}(u)$'s are B-spline basis functions of degree $p$, $n+1$ control points $\{\mathbf{P}_i\}$, and a knot vector $\mathbf{U}=(u_0, u_1, ..., u_m)$. Note, $m=n + p + 1$.

B-spline의 basis 함수 $N_{i, p}(t)$는 유한한 구간에서만 0이 아닌 값을 갖는(local support) 함수로 다음과 같은  recursion relation을 가진다:

\begin{align} N_{i,0}(t) &= \left\{ \begin{matrix} 1 & \mathrm{if} \quad u_i \leq x \lt u_{i+1} \\ 0 & \mathrm{otherwise} \end{matrix} \right. \quad \quad (0 \le i \le n+p), \\ N_{i,p}(t) &= \frac{t - u_i}{u_{i+p} - u_i} N_{i,p-1}(t) + \frac{u_{i+p+1} - t}{u_{i+p+1} - u_{i+1}} N_{i+1,p-1}(t).\end{align}

$N_{i,p}(t)$의 local support는 $[u_i, u_{i+p+1}]$로 주어진다.

일반적으로 knot vector가 특별한 구조를 가지지 않으면 B-spline곡선은 Bezier 곡선의 경우와 달리 처음과 끝 control 점을 통과하지 않는다(open B-spline). 처음과 끝점을 통과하도록 만들기 위해서는 knot 벡터의 시작 $(p+1)$개 성분이 같은 값을 갖고, 마지막 $(p+1)$개 성분도 같은 값을 갖도록 조정하면 된다(clamped B-spline):

$$clamped: u[0]=u[1]=...=u[p],...,u[n+1]=...=u[n+p]=u[n+p+1]$$

knot는 균일할 필요는 없지만, 균일한 경우는 보통

$$ u_i = \left\{ \begin{array} {rcl} 0 & , & 0 \le i \le p, \\ \frac{i-p}{n+1-p}&, & p+1\le i \le n \\ 1&,& n+1\le i \le n+p+1\end{array}\right.$$

로 선택한다.

ref: ae.sharif.edu/~aerocad/curve%20modelling-B_Spline.pdf

clamped(black), open(blue)

// Note, p = degree;
void BSpline(int p, std::vector<CPoint>& control, int resolution, CDC *pDC) {
    int n = control.size() - 1;  ASSERT(n > 0);
    std::vector<double> u(n + p + 2);                // knot vector;
    calculateKnots(&u[0], n, p);                     // uniform knot;
    double delta = (u[n + p + 1] - u[0]) / (resolution - 1);  // parameter increment;
    CPoint Q;
    for (double t = u[0] ; t <= u[n+p+1]; t += delta) {
        calculatePoint(&u[0], n, p, t, &control[0], &Q);
        if (i == 0) pDC->MoveTo(Q);
        pDC->LineTo(Q);
    }
    pDC->LineTo(control[n]);
}
// de Boor Cox's algorithm;
double Blend(int i, int p, double *u, double t) {
    if (p == 0) { // termination condition of recursion;
        if ((u[i] <= t) && (t < u[i+1]))        return 1;
        else                                    return 0;
    }
    else {
        double coef1, coef2;
        if (u[i+p] == u[i]) {
            if (t == u[i])  coef1 = 1;
            else            coef1 = 0;
        }
        else                coef1 = (t - u[i]) / (u[i+p] - u[i]);

        if (u[i+p+1] == u[i+1]) {
           if (t == u[i+1]) coef2 = 1;
           else             coef2 = 0;
        }
        else                coef2 = (u[i+p+1] - t) / (u[i+p+1] - u[i+1]);
        return coef1 * Blend(i, p-1, u, t) + coef2 * Blend(i+1, p-1, u, t);
    }
}
// clamped b-spline knot vector; uniform example;
// u[0]=u[1]= ... =u[p],.....,u=[n+p-2]=u[n+p-1]=u[n+p]=u[n+p+1]
void calculateKnots(double *u, int n, int p) {
    int j = 0;
    while (j <= p)     u[j++] = 0;                 // multiplicity = p+1;
    while (j <= n)     u[j++] = j - p;             // m = n+p+1;
    while (j <= n+p+1) u[j++] = n - p + 1;         // multiplicity = p+1;
}
void calculatePoint(double *u, int n, int p, double t, CPoint *control, CPoint *output) {
    double x = 0, y = 0;
    for (int i = 0; i <= n; i++) {
        double b = Blend(i, p, u, t);
        x += control[i].x * b;
        y += control[i].y * b;
    }
    output->x = int(x + 0.5);
    output->y = int(y + 0.5);
}
