Bicubic Interpolation

이미지 처리에서 픽셀은 간격이 1인 2차원 격자(grid) 위에 배치된 샘플로 볼 수 있다. 따라서 이미지를 확대하거나 축소하는 과정에서는 원래 픽셀이 존재하지 않는 격자 사이의 위치에서 픽셀 값을 추정해야 하는 경우가 발생한다. 가장 간단한 방법은 가장 가까운 픽셀의 값을 그대로 사용하는 nearest-neighbor interpolation이며, 보다 정확한 방법으로는 주변의 네 개 픽셀 값을 이용하여 선형 보간하는 bilinear interpolation이 널리 사용된다.

bilinear interpolation은 계산 속도가 빠르고 구현이 간단하지만, 인접한 격자 셀에서는 픽셀 값이 연속적으로 변하더라도 셀의 경계에서 기울기(1차 미분)가 불연속이 되는 단점이 있다. 이러한 이유로 확대된 영상에서는 경계가 다소 흐려지거나 세부 구조가 부드럽게 표현되는 경향이 있다.

인접한 격자 경계에서도 픽셀 값이 보다 자연스럽게 이어지도록 하려면 적어도 1차 미분이 연속인 보간법을 사용하는 것이 바람직하다. 이러한 조건을 만족하는 가장 낮은 차수의 다항식 보간법이 bicubic interpolation이다. Bicubic interpolation은 주변 \(4\times4\)개의 픽셀을 이용하여 3차 다항식으로 보간을 수행하므로, bilinear interpolation보다 계산량은 많지만 영상의 경계와 질감을 훨씬 부드럽고 자연스럽게 재현할 수 있다.



4점 $(0,0), (0,1), (1,0),(1,1)$을 꼭짓점으로 하는 정사각형 내의 임의 지점 $D=\{(x, y)| 0 \le x\le1, 0\le y \le 1\}$ 에서 픽셀 값을 주는 보간곡면 $f(x, y)$을 주변의 16개 점 $\{(i, j)| -1 \le  i \le 2, -1 \le  j \le 2\}$에서 픽셀 값을 사용하는 bicubic interpolation을 이용해서 추정할 수 있다. 곡면 $f(x, y)$은 $x$와 $y$의 3차 함수로 다음과 같이 쓸 수 있다.

\begin{align} f(x, y)= \sum_{i=0}^{3} \sum_{j=0}^{3} a_ {ij} x^i y^j. \end{align}

문제는 16개 계수 $\{a_{ij}\}$를 어떻게 찾을 것인가? 이를 위해 16개의 조건이 필요한데 주변의 16개의 픽셀 값을 이용해서 만들 수 있다. 또한 픽셀 값이 인접 그리드 영역으로 smooth 하게 연결되기 위해서는 $f(x, y)$의 미분도 고려해야 한다.

1. 4 꼭짓점에서 값 $f(x,y)$: \begin{align}f(0,0)& = a_{00};\\ f(1,0)& = a_{00} + a_{10} + a_{20} + a_{30}; \\ f(0,1) &= a_{00} + a_{01} + a_{02} + a_{03};\\   f(1,1) &= a_{00} + a_{10} + a_{20} + a_{30} + a_{01} + a_{11} + a_{21} + a_{31} \\ &+ a_{02} + a_{12} + a_{22} + a_{32} + a_{03} + a_{13} + a_{23} + a_{33};\end{align}
2. 4 꼭짓점에서 미분계수, $f_x$, $f_y$: \begin{align} f_x(0,0) &= a_{10} ; \\ f_x(1,0) &= a_{10} + 2 a_{20} + 3 a_{30} ; \\ f_x(0,1) &= a_{10} + a_{11} + a_{12} + a_{13}; \\ f_x(1,1) &= a_{10} + 2 a_{20} + 3 a_{30} + a_{11} + 2 a_{21} + 3 a_{31} \\ &+ a_{12} + 2a_{22} + 3a_{32} + a_{13} + 2a_{23} + 3a_{33};\\ f_y(0,0)&=a_{01} \\ f_y(1,0) &= a_{01} + a_{11} + a_{21} + a_{31};\\ f_y(0,1) &= a_{01} + 2a_{02} + 3a_{03}; \\ f_y(1,1) &= a_{01} + a_{11} + a_{21} + a_{31} + 2 a _{02} + 2 a_{12} + 2 a_{22} + 2 a_{32} \\&+ 3a_{03} + 3a_{13} + 3a_{23} + 3a_{33};\end{align}
3. 4 꼭짓점에서 교차 미분계수, $f_{ij}$: \begin{align} f_{xy} (0,0)& = a_{11}; \\ f_{xy}(1,0)& = a_{11} + 2a_{21} + 3a_{31}; \\ f_{xy}(0,1)& = a_{11} + 2a_{12} + 3a_{13}; \\ f_{xy}(1,1) &= a_{11} + 2a_{21} + 3a_{31} +2a_{12} + 4a_{22} \\ &+ 6a_{32} + 3a_{13} + 6a_{23} + 9a_{33};\end{align}

꼭짓점에서 $f(x, y)$의 미분계수는 꼭짓점과 인접 교차점 사이의 평균 변화율로 표현할 수 있다. 주변의 픽셀이 $p [i+1, j+1] = f(i,j)$로 주어진 경우;

\begin{align} f_{00}&=p[1,1], f_{10}=p[2,1], ...\\f_{x00} &=f_x(0,0) = \frac{1}{2} (f(1,0)-f(-1,0))=\frac{1}{2}(p [2,1] -p [0,1]),... \\ f_{xy00} &= f_{xy}(0,0) = \frac{1}{4}( f(1,1)-f(1,-1)-f(-1,1)+f(-1,-1) )\\&=\frac{1}{4}(p[2,2]-p[2, 0]-p[0,2]+p[0,0]),...\end{align}

와 같다.

위의 식들은 16개의 미지수 {$a_{ij} $}를 가지는 16개의 연립 방정식이므로 이를 풀어서 계수를 구할 수 있다. 계수를 벡터 ${\mathbf v}$로

$$\mathbf{v} = [ a_{00}, a_{10}, a_{20},a_{30},a_{01},a_{11},a_{21},a_{31},a_{02},a_{12},a_{22},a_{32},a_{03},a_{13}, a_{23},a_{33}]^t$$

로 나타내고, 각 꼭짓점에서의 픽셀 값, 미분 값을 ${\mathbf f}$ 벡터로 나타내면

$$\mathbf{f} = [f_{00}, f_{10},f_{01},f_{11}, f_{x00}, f_{x10},f_{x01}, f_{x11}, f_{y00}, f_{y10}, f_{y01}, f_{y11}, f_{xy00}, f_{xy10}, f_{xy01}, f_{xy11}]^t.$$

16개의 연립 방정식은 행렬식

$${\bf f} ={\mathbf  A} \cdot {\mathbf v}\quad(해: {\mathbf v}={\mathbf A} ^{-1} \cdot {\mathbf f}) $$

으로 쓸 수 있다. 여기서,

$$\mathbf {A}= \left( \begin {array}{cccccccccccccccc} 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  1 & 1 & 1 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  1 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 1 & 0 & 0 & 0 \\  1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 & 1 \\  0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  0 & 1 & 2 & 3 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  0 & 1 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 1 & 0 & 0 \\  0 & 1 & 2 & 3 & 0 & 1 & 2 & 3 & 0 & 1 & 2 & 3 & 0 & 1 & 2 & 3 \\  0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  0 & 0 & 0 & 0 & 1 & 1 & 1 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 2 & 0 & 0 & 0 & 3 & 0 & 0 & 0 \\  0 & 0 & 0 & 0 & 1 & 1 & 1 & 1 & 2 & 2 & 2 & 2 & 3 & 3 & 3 & 3 \\  0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  0 & 0 & 0 & 0 & 0 & 1 & 2 & 3 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\  0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 2 & 0 & 0 & 0 & 3 & 0 & 0 \\  0 & 0 & 0 & 0 & 0 & 1 & 2 & 3 & 0 & 2 & 4 & 6 & 0 & 3 & 6 & 9 \\ \end {array}\right)$$

그리고 역행렬은

$$\mathbf {A}^{-1}=\left(\begin {array}{cccccccccccccccc} 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0    & 0 \\  0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0    & 0 \\  -3 & 3 & 0 & 0 & -2 & -1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 &    0 & 0 \\  2 & -2 & 0 & 0 & 1 & 1 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0    & 0 \\  0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0 & 0 & 0 & 0 & 0    & 0 \\  0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 0    & 0 \\  0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & -3 & 3 & 0 & 0 & -2 & -1 &    0 & 0 \\  0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 & 2 & -2 & 0 & 0 & 1 & 1 & 0    & 0 \\  -3 & 0 & 3 & 0 & 0 & 0 & 0 & 0 & -2 & 0 & -1 & 0 & 0 & 0 &    0 & 0 \\  0 & 0 & 0 & 0 & -3 & 0 & 3 & 0 & 0 & 0 & 0 & 0 & -2 & 0 &    -1 & 0 \\  9 & -9 & -9 & 9 & 6 & 3 & -6 & -3 & 6 & -6 & 3 & -3 & 4 &    2 & 2 & 1 \\  -6 & 6 & 6 & -6 & -3 & -3 & 3 & 3 & -4 & 4 & -2 & 2 & -2 &    -2 & -1 & -1 \\  2 & 0 & -2 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 1 & 0 & 0 & 0 & 0    & 0 \\  0 & 0 & 0 & 0 & 2 & 0 & -2 & 0 & 0 & 0 & 0 & 0 & 1 & 0 & 1    & 0 \\  -6 & 6 & 6 & -6 & -4 & -2 & 4 & 2 & -3 & 3 & -3 & 3 & -2 &    -1 & -2 & -1 \\  4 & -4 & -4 & 4 & 2 & 2 & -2 & -2 & 2 & -2 & 2 & -2 & 1 &    1 & 1 & 1 \\ \end {array}\right)$$

이 역행렬은 mathematica나 maple 등의 프로그램을 이용하면 쉽게 구할 수 있다. 이렇게 구한 $f(x, y)$는 $[0,1]\times [0,1]$ 영역에서 연속인 smooth 한 곡면을 형성한다. 또한 인접하는 그리드 영역의 곡면과 경계에서 smooth 하게 연결된다.

/* 픽셀의 위치가 grid의 교차점이 되도록 표현하였다*/

/* [ix, ix+1][iy, iy+1] 영역에서 보간을 하는 경우에, 주변 픽셀의 정보는
** p[a][b]에 들어가고, p[a][b]= Image (ix - 1 + a, iy - 1 + b)
** 0 <= x < 1, 0 <= y < 1
*/

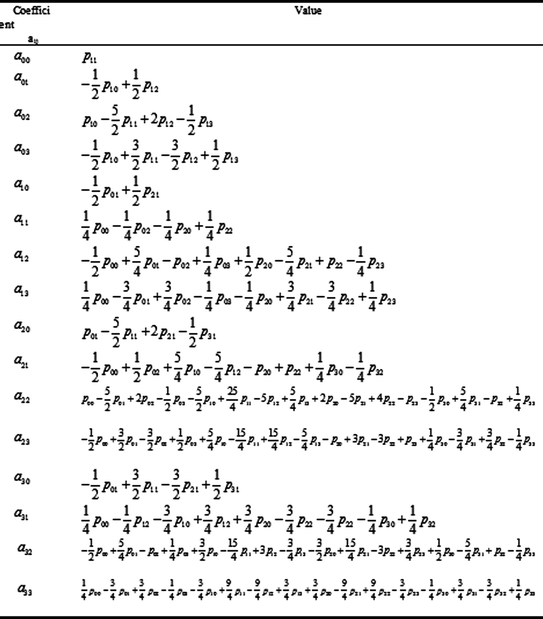

double BicubicInterpolate(double p[4][4], double x, double y) {
    double a00 = p[1][1];
    double a01 = -.5*p[1][0] + .5*p[1][2];
    double a02 = p[1][0] - 2.5*p[1][1] + 2*p[1][2] - .5*p[1][3];
    double a03 = -.5*p[1][0] + 1.5*p[1][1] - 1.5*p[1][2] + .5*p[1][3];
    double a10 = -.5*p[0][1] + .5*p[2][1];
    double a11 = .25*p[0][0] - .25*p[0][2] - .25*p[2][0] + .25*p[2][2];
    double a12 = -.5*p[0][0] + 1.25*p[0][1] - p[0][2] + .25*p[0][3] +
                  .5*p[2][0] - 1.25*p[2][1] + p[2][2] - .25*p[2][3];
    double a13 = .25*p[0][0] - .75*p[0][1] + .75*p[0][2] - .25*p[0][3] -
                 .25*p[2][0] + .75*p[2][1] - .75*p[2][2] + .25*p[2][3];
    double a20 = p[0][1] - 2.5*p[1][1] + 2*p[2][1] - .5*p[3][1];
    double a21 = -.5*p[0][0] + .5*p[0][2] + 1.25*p[1][0] - 1.25*p[1][2] -
                 p[2][0] + p[2][2] + .25*p[3][0] - .25*p[3][2];
    double a22 = p[0][0] - 2.5*p[0][1] + 2*p[0][2] - .5*p[0][3] - 2.5*p[1][0] +
                 6.25*p[1][1] - 5*p[1][2] + 1.25*p[1][3] + 2*p[2][0] - 5*p[2][1] +
                 4*p[2][2] - p[2][3] - .5*p[3][0] + 1.25*p[3][1] - p[3][2] + .25*p[3][3];
    double a23 = -.5*p[0][0] + 1.5*p[0][1] - 1.5*p[0][2] + .5*p[0][3] + 1.25*p[1][0] -
                 3.75*p[1][1] + 3.75*p[1][2] - 1.25*p[1][3] - p[2][0] + 3*p[2][1] -
                 3*p[2][2] + p[2][3] + .25*p[3][0] - .75*p[3][1] + .75*p[3][2] - .25*p[3][3];
    double a30 = -.5*p[0][1] + 1.5*p[1][1] - 1.5*p[2][1] + .5*p[3][1];
    double a31 = .25*p[0][0] - .25*p[0][2] - .75*p[1][0] + .75*p[1][2] +
                 .75*p[2][0] - .75*p[2][2] - .25*p[3][0] + .25*p[3][2];
    double a32 = -.5*p[0][0] + 1.25*p[0][1] - p[0][2] + .25*p[0][3] + 1.5*p[1][0] -
                 3.75*p[1][1] + 3*p[1][2] - .75*p[1][3] - 1.5*p[2][0] + 3.75*p[2][1] -
                 3*p[2][2] + .75*p[2][3] + .5*p[3][0] - 1.25*p[3][1] + p[3][2] - .25*p[3][3];
    double a33 = .25*p[0][0] - .75*p[0][1] + .75*p[0][2] - .25*p[0][3] - .75*p[1][0] +
                 2.25*p[1][1] - 2.25*p[1][2] + .75*p[1][3] + .75*p[2][0] - 2.25*p[2][1] +
                 2.25*p[2][2] - .75*p[2][3] - .25*p[3][0] + .75*p[3][1] -
                 .75*p[3][2] + .25*p[3][3];
    double x2 = x * x;
    double x3 = x2 * x;
    return a00 + (a01 + (a02  + a03 * y) * y) * y +
          (a10 + (a11 + (a12  + a13 * y) * y) * y) * x  +
          (a20 + (a21 + (a22  + a23 * y) * y) * y) * x2 +
          (a30 + (a31 + (a32  + a33 * y) * y) * y) * x3;
};

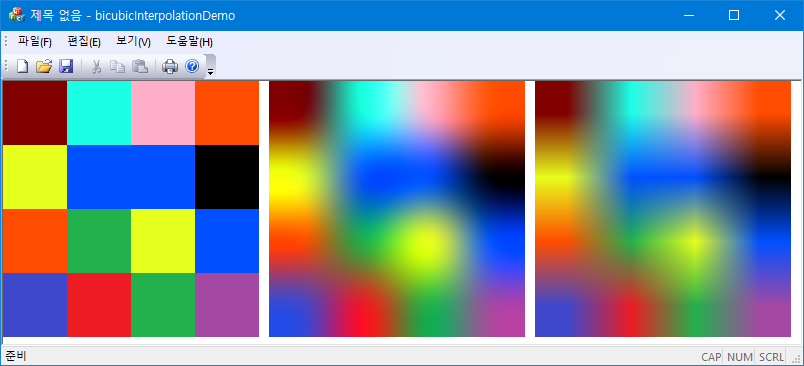

* 원본 4x4 이미지(RGB):  nearest-neighbor interploation으로 256x256 크기로 만듦;

* bicubic interpolation 결과 (256x256):

* bilinear interpolation 결과 (256x256):

코드 구현 일부:  bicubic interpolation은 주변의 16개 픽셀 정보가 필요한데, 가장자리 픽셀인 경우는 이를 충족시킬 수 없으므로 이를 해결하기 위해 영역 밖은 가장자리 픽셀이 반복된 것으로 처리하는 것이 가장 쉽다. 그리고 소스 영상이 큰 경우에는 문제가 되지 않지만 예제처럼 작은 소스 영상의 경우는 가장자리 부근에서 단순 채움을 사용하면 왜곡이 발생한다. 이를 해소하기 위해서는  소스 픽셀 위치가 픽셀의 중간을 나타낸 것으로 처리하면 된다.

     for (int y = 0; y < dstHeight; y++) {
        BYTE *pdst = (BYTE *)dst.GetLinePtr(y);
        double src_fy = y * scaley - 0.5;
        int src_iy = int(floor(src_fy));
        double ry = src_fy - src_iy;
        for (int x = 0; x < dstWidth; x++) {
            double src_fx = x * scalex - 0.5;
            int src_ix = int(floor(src_fx));
            double rx = src_fx - src_ix;
            // Fill interpolation matrices for R,G,B;
            for (int by = 0; by < 4; by++) {
                int yy = by + src_iy - 1;
                CLAMP(yy, 0, srcHeight - 1);
                BYTE *psrc = (BYTE *)src.GetLinePtr(yy);
                for (int ax = 0; ax < 4; ax++) {
                    int xx = ax + src_ix - 1;
                    CLAMP(xx, 0, srcWidth - 1);
                    B[ax][by] = psrc[3 * xx + 0];
                    G[ax][by] = psrc[3 * xx + 1];
                    R[ax][by] = psrc[3 * xx + 2];
                }
            }
            int bb = (int)BicubicInterpolate(B, rx, ry);
            int gg = (int)BicubicInterpolate(G, rx, ry);
            int rr = (int)BicubicInterpolate(R, rx, ry);
            *pdst++ = bb < 0 ? 0: bb > 255 ? 255: bb;
            *pdst++ = gg < 0 ? 0: gg > 255 ? 255: gg;
            *pdst++ = rr < 0 ? 0: rr > 255 ? 255: rr;
        }
    };
