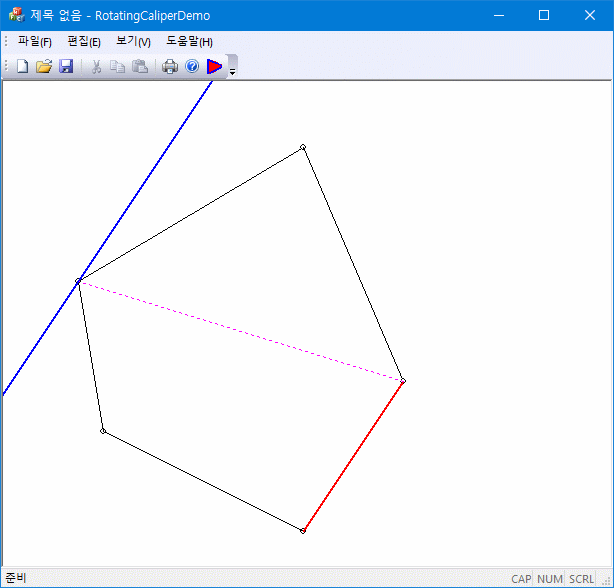

볼록 다각형(convex polygon)에서 한 방향으로(예를 들면 y-축방향) 가장 멀리 떨어진 두 꼭지점(antipodal points) 통과하는 평행한 두 직선을 생각해보자. 평행 직선의 방향은 이 경우에는 x-축(y-축과 수직)과 나란해야 한다 . 이제 두 평행 직선의 방향을 각각의 꼭지점을 축으로 해서 조금씩 회전시키면, 둘 중 하나는 볼록 다각형에 먼저 접하게 된다. 이 접하는 변을 기준으로 다시 antipodal point을  찾아 (당연히 접하지 않는 평행직선이 통과하는 꼭지점이 된다) 새로운 평행 직선을 구성한 후 동일한 과정을 반복한다. 이 과정을 N회 반복하면 볼록 다각형의 모든 변에 대해서 변을 공유하는 직선과 그 직선의 antipodal point를 찾을 수 있다.

이 rotating calipers를 이용하면 convex hull의 bounding box, convex hull의 diameter, convex polygon 사이 거리 등의 계산에 응용할 수 있다.

double COS(CPoint A, CPoint B) {             // directional cosine;
    double norm2A = A.x * A.x + A.y * A.y;
    double norm2B = B.x * B.x + B.y * B.y;
    return (A.x * B.x + A.y * B.y) / sqrt(norm2A * norm2B);
}
int ccw(CPoint A, CPoint B, CPoint C) {     // cross(AB, BC); 반시계방향 > 0;
    return (B.x - A.x) * (C.y - B.y) - (B.y - A.y) * (C.x - B.x) ;
}
// find antipodal points along y-direction;
bool initCalipers(std::vector<CPoint> &Q,
                 int &minid, double &minCos,
                 int &maxid, double &maxCos) {
    int N = Q.size();
    // ccw check (중복 // 일직선을 고려);
    int orient = 0;
    for (int i = 0; i < N; i++) {
        orient = ccw(Q[(i - 1 + N) % N], Q[i], Q[(i + 1) % N]);
        if (orient != 0) break;
    }
    if (orient == 0) return false;

    minid = maxid = 0;
    for (int i = 1; i < N; i++) {
        if (Q[i].y < Q[minid].y) minid = i;
        if (Q[i].y > Q[maxid].y) maxid = i;
    }

    CPoint n0 = CPoint(1, 0);
    if (orient < 0) n0 = -n0;  // convex hull이 CW인 경우;
    CPoint dir0 = Q[(minid + 1) % N] - Q[minid];
    CPoint dir1 = Q[(maxid + 1) % N] - Q[maxid];
    minCos = COS(dir0, n0);
    maxCos = COS(dir1, -n0);
    return true;
}
int rotatingCalipers(std::vector<CPoint> &Q,
                    int &i0, double &dirCos0,
                    int &i1, double &dirCos1) {
    int N = Q.size();
    int i0next = (i0 + 1) % N ;
    int i1next = (i1 + 1) % N ;
    CPoint dir0 = Q[i0next] - Q[i0];
    CPoint dir1 = Q[i1next] - Q[i1];
    if (dirCos0 > dirCos1) {          // i0을 포함하는 평행선이 다음 edge와 이루는 각이 작음;
        CPoint ndir0 = Q[(i0next + 1) % N] - Q[i0next]; // 각을 재는 기준선은 현재 다다음 edge;
        dirCos0 = COS(ndir0, dir0);
        dirCos1 = COS(dir1, -dir0);
        i0 = i0next;                  // i0는 다음 꼭지점으로 이동; i1 = antipodal point;
        return 0;
    } else {                          // i1을 포함하는 평행선이 다음 edge와 이루는 각이 작음
        CPoint ndir1 = Q[(i1next + 1) % N] - Q[i1next];
        dirCos1 = COS(ndir1, dir1);
        dirCos0 = COS(dir0, -dir1);
        i1 = i1next;                  // i1은 다음 꼭지점으로 이동; i0 = antipodal point;
        return 1;
    }
}
void runCalipers(std::vector<CPoint> &Q) {
    int i0, i1;
    double dirCos0, dirCos1;
    bool done = false;
    if (!initCalipers(Q, i0, dirCos0, i1, dirCos1)) return ;  // fails
    while (!done) {
    	int i0old = i0, i1old = i1;
        if (rotatingCalipers(Q, i0, dirCos0, i1, dirCos1) == 0) {
            // Q[i1] = antipodal point;
            // do something useful...
        } else {
            // Q[i0] = antipodal point;
            // do something useful...
        }
    }
};
